LY型拉壓橡膠

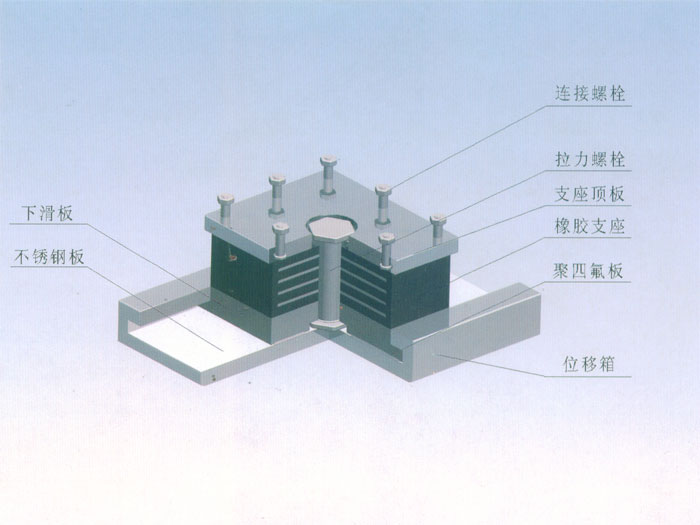

支座構造如右圖所示，其結構是在板式橡膠
支座的中心設置一根拉力螺栓，將頂板和下滑板連接在一起。其中板式橡膠
支座由多層天然橡膠與薄鋼板鑲嵌、粘合、硫化而成橡膠
支座產品。它具有足夠的豎向剛度以承受垂直荷載，且能將上部構造的壓力可靠地傳遞給下部構件，有良好的彈性以適應梁端的轉動；通過對板式橡膠
支座的改進，增加了支座對結構主體水平力釋放的能力，即當支座縱向受剪時，支座在位移箱內滑動位移，而達到力的釋放。為減小摩擦力，使滑動順暢，下滑板底與位移滑道之間設有聚四氟乙烯滑板和不銹鋼板，二者分別相對于下滑底板和滑道固定，通過相對滑動實現定向位移。支座可承受拉力和壓力，故名拉壓橡膠支座。LY型拉壓橡膠支座是為適應屋蓋、連廊、天橋等鋼結構的需要而設計的。它能夠釋放因溫度變化、風載、地震力等因素而引起的水平力和彎矩，從而達到保護主體結構的作用。

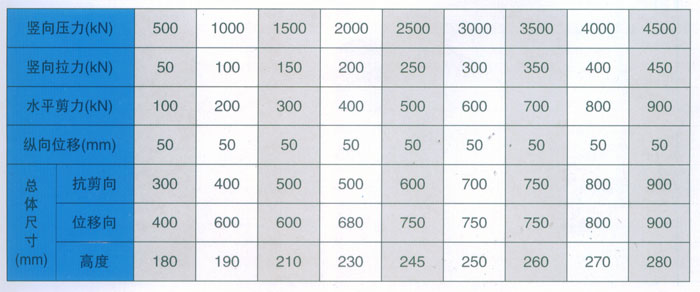

常用LY系列拉壓橡膠支座主要參數一覽表 表3
