5.4固定減震型幕墻專用球鉸支座

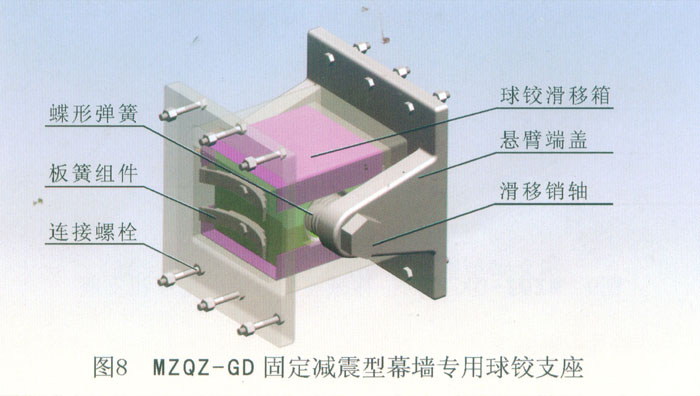

  支座結構如圖8。其主要由懸臂端蓋、滑移銷軸、球鉸滑移箱、蝶形彈簧、板簧組件和連接螺栓組成。此類支座滑移銷軸與萬向軸‘承內圈是間隙配合，滑移銷軸兩側套有蝶形彈簧，蝶形彈簧與軸承內圈之間用軸套隔開，當支座受沿著滑移銷軸軸線方向的水平力時，蝶形彈簧因擠壓發生形變，起到緩沖吸震和阻尼的作用；當支座受到另一方向水平力時，由球鉸滑移箱與軸承座之間的板簧組件發生形變，同樣起到緩沖吸震的作用。萬向軸承的轉動實現支座的萬向轉角功能。
  豎向壓力的傳遞是通過球鉸滑移箱傳至內部的轉角組件，再經過銷軸傳至懸臂端蓋。
  豎向拔力的傳力過程是豎向壓力的逆行過程。
  水平力的傳遞是通過球鉸滑移箱內部的轉角組件經過銷軸傳至懸壁端蓋。
